特點：用于輸電鐵塔或鋼結構中聯接板的沖孔和打鋼印工序

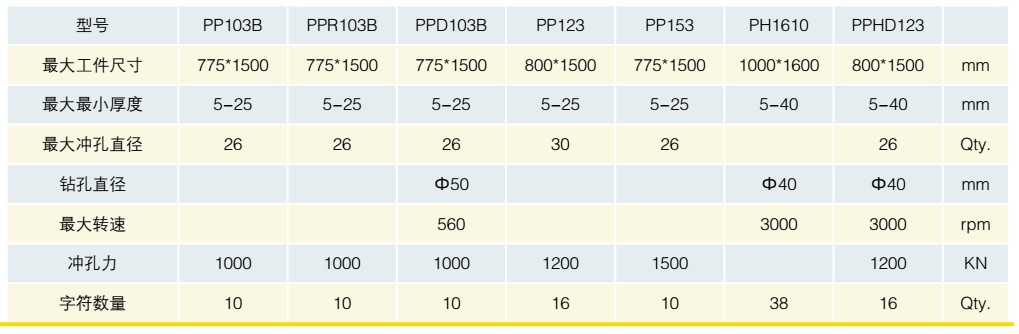

數控液壓沖孔、沖鉆復合機系列產品參數

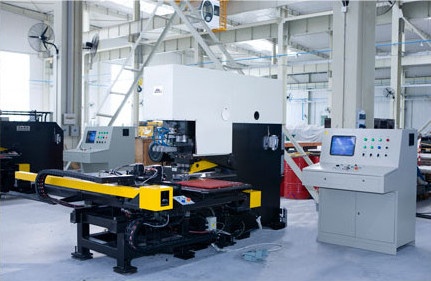

產品型號：ＰＰＲ１０３
該機用于輸電鐵塔或鋼結構中聯接板的沖孔和打鋼印工序。沖孔力100噸，生產率可達1000孔/時以上。
PPR103型數控液壓沖孔機是PP103A的改進產品，油缸采用外掛結構，這樣即提高了拆、裝、維修的工藝性，又徹底解決了油缸漏油問題。同時缸徑由原來的220㎜增加到240㎜，從而提高了噸位，達到了真正的100噸沖孔力。
該機具有X（左右移動定位）、Y（前后移動定位）兩個數控軸，都由1.8kW的交流伺服電機（無電刷，免維護）驅動，由滾珠絲杠傳動,直線導軌導向，傳動定位精確。工件由液壓夾鉗夾緊，在萬向輸送球上移動, 移動阻力小。萬向輸送球上裝有彈簧，不易損壞。
該機具有三個模位，可以同時裝置三種規格的沖頭，在工件上沖制出三種規格的孔型。其中一個模位，也可以裝置打鋼印用的字頭盒，完成壓印字符工序。
該機所用的伺服電機、PLC、無觸點開關等電氣元件及主要液壓元件、氣動元件、氣缸等均為世界知名品牌產品，具有較高的可靠性。
該機液壓管路采用卡套式連接，美觀、實用。
該機配備集中潤滑供油裝置，有效的保障設備的正常運行。
該機無需劃線和制造大量樣板，可實現CAD/CAM直接轉換。另外本機可附帶供應數字化儀，方便的確定或輸入孔的坐標尺寸。
本機編程簡易，易于掌握。中文界面，能顯示孔位圖形。
該機主要技術參數如下：
1．加工工件尺寸范圍：
工件厚度范圍 5～25mm
最大工件尺寸 1500×775mm
夾鉗夾持邊最小孔邊距：25mm
2．沖孔能力：
沖孔力 1000KN
最大沖孔直徑 φ25.5mm
沖孔直徑×板厚 對于Q235鋼 σb≤420MPa φ25.5×25mm
對于16Mn鋼 σb≤610MPa φ25.5×20mm
3．打字能力：
打字力 800KN
字頭尺寸： 14×10
一組字頭的字符數量： 10個
4．沖孔和打字模位數： 3個
裝三套不同規格的沖頭。
或裝兩套不同規格的沖頭及一組字頭。
5．?dāng)?shù)控軸數 2個
X軸行程——速度 1700mm——18m/min
Y軸行程——速度 760mm——18m/min
6．電動機功率：
油泵電機 22KW
X軸伺服電機 1.8KW
Y軸伺服電機 1.8KW
7．液壓系統：
高壓泵工作壓力 24MPa
低壓泵工作壓力 6MPa
油箱容積 320L
冷卻方式 水冷
N46耐磨液壓油即可。
8．氣動系統：
工作壓力： 最大 0.6MPa
最小 0.5MPa
空氣壓縮機排量0.1m3/min，最高壓力0.7MPa即可。
9．電氣參數：
交流供電線路：
類型： 三相電
電壓： 380V
頻率： 50HZ
10．機器外形尺寸（長x寬x高）：2770X3330X1740
11．機器凈重：約6200Kg
